DIAC是一種全波或雙向半導體開關，可以正向和反向極性開啟。

名稱DIAC來自DI ode AC開關。DIAC是一種電子元件，廣泛用于協助在AC開關中使用時觸發TRIAC，因此它們通常用于調光器，例如家用照明中使用的調光器。這些電子元件也廣泛用于熒光燈的啟動電路。

雖然這個術語并不常見，但DIAC也可稱為對稱觸發二極管 - 這是由于其特征曲線的對稱性而產生的一個術語。

DIAC有多種格式。作為分立元件，它們可以裝在小的含鉛封裝中，它們可以從表面安裝封裝，螺栓固定到底盤的大型封裝或各種其他封裝中獲得。由于它們通常用作DIAC TRIAC組合，因此它們通常與TRIAC集成在同一個芯片中。

DIAC符號

用于在電路圖中描繪該電子元件的DIAC符號可以被記為看起來是兩個二極管彼此并聯但以相反方向連接的組合。

DIAC電路符號

由于DIAC是雙向器件，因此端子不能像二極管那樣被標記為陽極和陰極。相反，它們可以標記為A1和A2或MT1和MT2，其中MT代表“主終端”。

DIAC作用

DIAC電路使用的事實是，DIAC僅在超過某個擊穿電壓后才傳導電流。實際擊穿電壓取決于特定元件類型的規格。

當發生DIAC擊穿電壓時，元件的電阻突然降低，這導致DIAC上的電壓降急劇下降，并且電流相應增加。DIAC將保持其導通狀態，直到流過它的電流下降到低于稱為保持電流的特定值。當電流低于保持電流時，DIAC切換回其高電阻或非導通狀態。

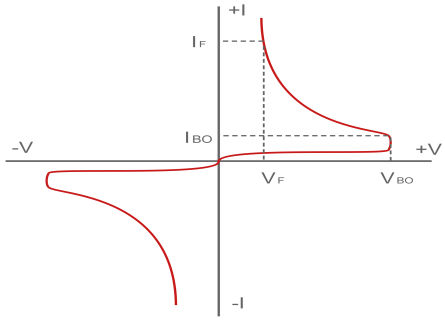

DIAC電壓 - 電流特性

DIAC被廣泛用于AC應用中，并且發現器件被“復位”到其非導通狀態，每次周期上的電壓下降使得電流下降到保持電流以下。由于器件在兩個方向的行為上大致相等，因此它可以提供，為AC循環的兩半提供相等切換的方法，例如TRIAC。

大多數DIAC的擊穿電壓約為30伏，但具體規格取決于器件的具體類型。有趣的是，它們的行為有點類似于霓虹燈，盡管它們提供更精確的開關電壓，從而提供更好程度的切換均衡。

DIAC應用程序

在TRIAC電路中DIAC的主要用途之一。由于器件的兩半之間存在細微差別，因此TRIAC不會對稱地發射。

非對稱發射和產生的波形會產生不需要的諧波 - 波形對稱性越小，諧波產生的水平越高。

DIAC TRIAC組合

為了解決由非對稱操作引起的問題，DIAC通常與柵極串聯。該器件有助于在循環的兩半中實現更均勻的切換。這是因?yàn)镈IAC開關特性比TRIAC更加均勻。由于DIAC阻止任何柵極電流流動，直到觸發電壓在任一方向上達到某個電壓，這使得TRIAC的點火點在兩個方向上更均勻。鑒于它們的有用性，DIAC通?？梢詢?nèi)置在TRIAC的門終端中。

摘要

DIAC是廣泛使用的電子元件。DIAC的主要應用是與TRIAC一起使用以均衡其開關特性。通過均衡這些TRIAC的開關特性，可以減少在切換AC信號時產生的諧波電平。盡管如此，對于大型應用，通常使用兩個晶閘管。然而，DIAC / TRIAC組合對于低功率應用非常有用，包括調光器等。
