電容器幾乎用于電子產品的每個領域，它們執行各種不同的任務。盡管電容器的應用或使用方式與電容器的工作方式相同，但電路中的電容器有幾種不同的用途。
為了選擇合適類型的電容器，有必要了解特定的電容器應用，以便其性能可以與給定的用途相匹配。
每種形式的電容器都有自己的屬性，這意味著它在顆粒電容器的使用或應用中表現良好。
為給定的應用選擇合適的電容器是電路設計過程的一部分。使用錯誤的電容很容易意味著電路無法工作。
電容器可以在電子電路中以各種不同的方式使用。盡管它們的操作模式保持完全相同，但是可以使用不同形式的電容器來提供各種不同的電路功能。
在該電容器應用中，該組件允許AC信號從電路的一個部分傳遞到另一個部分，同時阻止任何DC靜態電壓。當將兩級放大器連接在一起時，通常需要這種形式的電容器應用。
可能存在靜態電壓，例如在一級輸出上，并且僅需要交替信號，音頻，射頻或其他任何東西。如果第一級輸出端的信號的DC分量出現在第二級的輸入端，則第二級的偏置和其他操作條件將被改變。
即使使用運算放大器，其電路設計為提供小的偏移電壓，由于存在高水平的DC增益，因此使用耦合電容通常是明智的。沒有耦合電容，高水平的DC增益可能意味著運算放大器將進入飽和狀態。
對于這種性質的電容器應用，必須確保電容器的阻抗足夠低。通常，電容器的值選擇為與電路的阻抗相同，通常是第二電路的輸入阻抗。這使得在該頻率下3dB的響應下降。
耦合電容器用途的重要參數 | |
參數 | 電容器使用注意事項 |
電容器額定電壓 | 必須大于電容兩端的峰值電壓。通常情況下，電容器能夠承受供電軌電壓，并保證可靠性。 |
電容值 | 足夠高以通過最低頻率，很少或沒有衰減。 |
公差 | 通常可以使用寬容差電容，因為準確的值并不重要。 |
電介質 | 一些電容器，例如電解電容器具有有限的頻率響應。這應該考慮在內。同樣對于高阻抗應用，不應使用電解電容器，因為它們具有相對高的泄漏水平，這可能抵消第二級的操作。 |
在該應用中，電容器用于去除可能在DC偏置點，電壓軌或其他需要沒有特定變化信號的節點上的任何AC信號。
正如該電容器的名稱所示，它用于將節點與其上的變化信號分離。
具有線路和集電極去耦電容器的晶體管電路
在該電路中，有兩種方式將電容器用于去耦。C3用于解耦電壓軌上可能存在的任何信號。C4，R5的組合也用于確保集電極信號不會泄漏信號軌。C4和R5的時間常數通常是主導因素，時間常數應選擇比預期的最低頻率更長。
去耦電容器用途的重要參數 | |
參數 | 電容器使用注意事項 |
電容器額定電壓 | 必須大于電容兩端的峰值電壓。通常情況下，電容器能夠承受節點的電壓，并具有一定的余量以確?？煽啃?。 |
電容值 | 足夠高以通過最低頻率，很少或沒有衰減。 |
公差 | 通?？梢允褂脤捜莶铍娙?，因為準確的值并不重要。 |
電介質 | 一些電容器如電解電容器具有相對較低的頻率上限。通常為了克服這一點，可以使用諸如具有較小值的陶瓷電容器的電容器來提供高頻響應，而使用較大值的電解電容器來傳遞較低頻率的分量。較低值的陶瓷或其他電容器在較高頻率下仍呈現低阻抗，因為無功阻抗與頻率成反比。 |
在RF應用中使用電容器時，有必要考慮其RF性能。這可能與較低頻率下的性能不同。諸如自諧振，低切線等性能問題變得尤為重要。在微波頻率下，這個問題非常重要。
許多表面貼裝陶瓷電容器具有非常好的性能水平，并且經常使用。
這實際上與去耦電容相同，但該術語通常與電源一起使用。
當通過變壓器和整流器獲取輸入線路信號時，產生的波形不平滑。它在零和峰值電壓之間變化。如果應用于電路，則最不可能工作，因為通常需要DC電壓。為了克服這個問題，使用電容器來解耦或平滑輸出電壓。
具有平滑電容的整流電路
在這種用途中，電容器在峰值電壓超過輸出電壓時充電，并在整流器電壓低于電容器電壓時提供電荷。
在這種電容器用途中，元件將軌道去耦并在需要時提供電荷。
平滑電容器用途的重要參數 | |
參數 | 電容器使用注意事項 |
電容器額定電壓 | 必須大于電容兩端的峰值電壓。電容器必須能夠承受最大峰值軌電壓，并保留一定的余量以確?？煽啃?。 |
電容值 | 取決于所需的電流，但通常可以是幾千微法。 |
公差 | 通?？梢允褂脤捜莶铍娙?，因為準確的值并不重要。 |
電介質 | 通常使用電解電容器，因為可獲得高值。 |
紋波電流 | 除了具有足夠電容以保持所需電荷量的電容器之外，還必須以能夠提供所需電流的方式構造。如果在輸送電流時電容器變得太熱，它可能會損壞并失效。紋波電流額定值對于用于平滑應用的電容器尤為重要。 |
在該應用中，電容器可以與諧振或時間相關的電路中的電阻器或電感器一起使用。在此功能中，電容器可能出現在濾波器，振蕩器調諧電路或電路的定時元件中，例如a-stable，充電和放電所需的時間決定了電路的工作
LC或RC振蕩器和濾波器廣泛用于許多電路中，顯然其中一個主要元件是電容器。
在這種特定的電容器用途中，主要要求之一是精度，因此初始容差對于確保電路在所需頻率上工作很重要。溫度穩定性對于確保電路性能在所需溫度范圍內保持相同也很重要。
定時電容器使用的重要參數 | |
參數 | 電容器使用注意事項 |
電容器額定電壓 | 電容器兩端的實際峰值電壓將根據特定電路和軌電壓而變化。有必要根據每個案例的優點對其進行評估，并指出在某些情況下可能高于預期。在大多數情況下，它不太可能超過軌電壓。 |
電容值 | 取決于所使用的頻率以及獲得所需工作頻率所需的電感器或電阻器。 |
公差 | 通常需要緊密公差以確保獲得所需的工作頻率。在這種應用中，每十年內具有良好選擇值的電容器可能是一個優勢。 |
電介質 | 在許多時序應用中，電容器損耗很重要。高損耗等于低Q值，Q值通常應盡可能高。 |
溫度穩定 | 對于這些電容器應用，電容器的溫度穩定性應該很高，因為電路需要在工作溫度范圍內保持其頻率。如果該值隨溫度變化，即使是少量，這也會對電路的運行產生顯著影響。 |
在這種特定的電容器應用中，電容器保持的電荷用于在短時間內為電路提供電力。
保持電容器使用的重要參數 | |
參數 | 電容器使用注意事項 |
電容器額定電壓 | 必須能夠承受最大工作電壓，并具有良好的可靠性。 |
電容值 | 可以達到幾法拉。 |
公差 | 廣泛用于該電容器應用的超級電容器具有寬容差。幸運的是，這不是問題，因為它主要影響可以保持阻滯的時間。 |

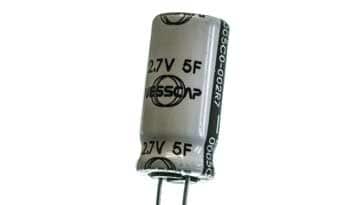

超級電容器通常用于電池保持應用
除了電路中的功能之外，還存在重要的操作頻率。一些電容器在低頻下工作得更好，而其他電容器在高頻或無線電頻率下效果更好。
電容器的選用涉及到很多問題。首先是耐壓的問題。加在一個電容器的兩端的電壓超過了它的額定電壓，電容器就會被擊穿損壞。一般電解電容的耐壓分檔為6.3V，10V，16V，25V，50V等。了解更多知識
