產品簡介：

簡單介紹

電機控制板測試治具可滿足各種電機 馬達控制主板 整機功能測試需求；采用知名品牌測試硬件及組件；操作簡單，無需人工判斷；有效節省人員投入，降低單位測試成本。

電機控制板測試治具，馬達霍爾板測試系統的詳細介紹。

電機控制板測試治具

一·測試要求：

1. 同時測量3路霍爾器件U、 V、 W信號的占空比

2. 測量霍爾信號UV 、UW、VW的相位差

3. 測量3路霍爾信號的高電平電壓以及低電平電壓

4. 測試馬達電源線的線序以及開短路測試

5. 支持條碼掃描及預掃條碼，提高測試速度及品質跟蹤

6. 氣動方式，全自動量測

7. 通用性強，需支持多種型號待測品

二·系統參數：

1. 占空比測量精度：±1%

2. 相位測量精度：±1%

3. 電壓測量精度：±0.1%

4. 電壓量測范圍：DC 0-7V（可擴展）

5. 頻率測量范圍：5Hz_1MHz

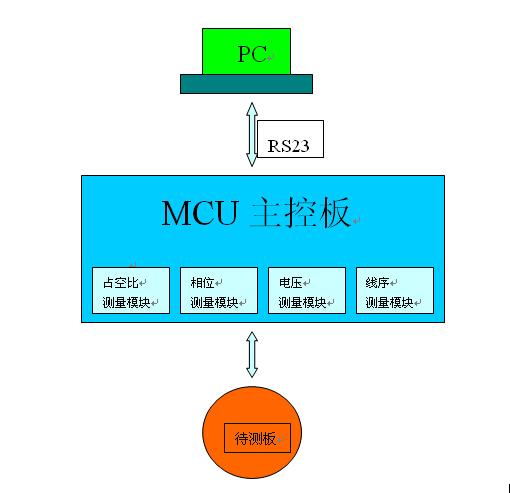

三·系統框圖：

四·系統介紹：

電腦通過USB控制單片機執行功能測試；電腦顯示測試過程、測試值及測試結果；壓臺壓下自動開始測試，或按下綠色按鈕開始測試；測試過程中按下紅色按鈕停止測試，測試結果FALL時可按下紅色按鈕做復位動作。

·特點：

1. 電腦編輯測試程式與測試規格，可適用于多型號產品測試，只需調用對應測試程式即可。

2. 可直觀觀察測試過程，并確認測試值與單步測試結果

3. 測試過程可觀察測試結果及測試值，便于產品問題查找；

4. 結果顯示直觀，簡潔，明了；

5. 可存儲測試結果數據，便于產品分析及問題追溯；

6. 二維條碼掃描功能可綁定產品測試數據；

7. 可連接工廠ShopFloor管理系統。

五·系統特點：

·通用性：可滿足各種電機、馬達控制主板、整機功能測試需求

·擴展性：新增產品只需更換治具及相應軟件

·準確性、可靠性：采用知名品牌測試硬件及組件

·易用性：操作簡單，無需人工判斷

·經濟性：有效節省人員投入，降低單位測試成本

六、硬件圖片

七、軟件界面

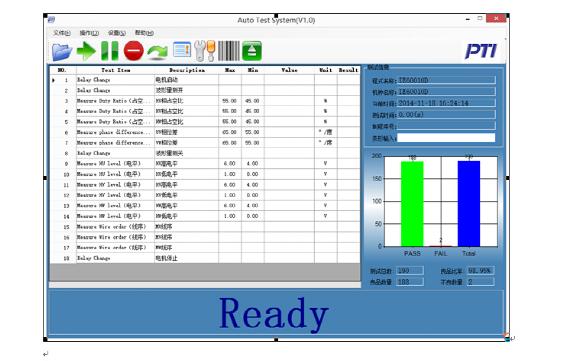

·主界面

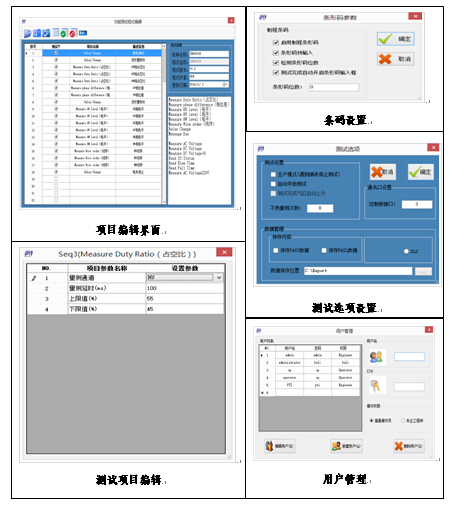

·編輯界面

產品型號：

電機控制板測試治具
