產品簡介：

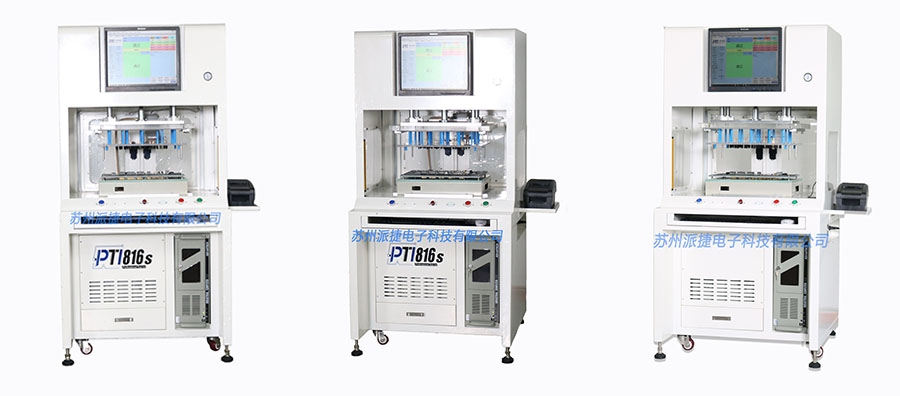

PTI-816\816S 一體式在線測試儀是根據客戶的需求非標定制的設備,將壓臺和桌子做成一體式的，這樣即美觀、大氣、簡單，又能滿足客戶的需要。

功能及特色：

軟件特點：

   1.友好的操作界面，操作方便，兼容性高

  §.支持winxp,win7,win8,win10 系統

  §.分頁式設計，快速切換及點選操作

  §.支持多語言，自動識別系統語言及屏幕分辨率

  §.多用戶權限管理，滿足不同管理須求

  §.支持條碼掃描，并支持條碼預掃

2.功能強大，友好快捷的程序編輯界面

  §.強大的自動學習功能，支持開短路，IC學習

  §.完善的自動測試功能，95%以上自動調試完成

  §.即時顯示元件串并聯，方便調試

  §.測試值曲線顯示，保證調試的穩定性

  §.支持調試即時說明及幫助

3.軟件自動生成產品的可測率報告，可直接導出EXECL

4.靈活多變的多連板生成方式

5.支持工廠生產管理環境（SFCS：shop、floor、control、system）可進行產品品質追溯

6.板圖顯示功能，可以方便查看元件不良，針點位置，方便維修

硬件特點：

§ USB+FPGA+CPLD結構，高速控制及信號處理。

§ 集成了高壓偵測與放電功能，確保了設備的安全使用。

§ 高精密的材料選擇，使測試的精準性更高。

§ 強大的設計團隊，成熟的模塊化設計。

§ 多重安全保護設計，保證操作者安全。

§高度集成化的“嵌入”式軟、硬件設計，可對客戶進行針對性的設計

先進技術：

四線測試技術

多量程的四線測試方式，對小電阻，小電容，電感測試有更高的精準度。

高壓偵測，儲能元件放電技術

偵測待測品電壓，并采用靈活的放電技術，保證設備安全及測試的穩定性和準確性。

TESTJET空焊測試技術

更豐富的信號源及更靈敏的感應度，可以測試更小的BGA的IC和更小的貼片連接器的開路。

信息數據 入庫與現場監控系統支持

測試數據可上傳到數據庫中，使得產品具有可追溯性，保證品質；“派捷”可以遠程監控，查閱機器測試參數，對現場進行遠程協助故障判斷，提高生產效率。

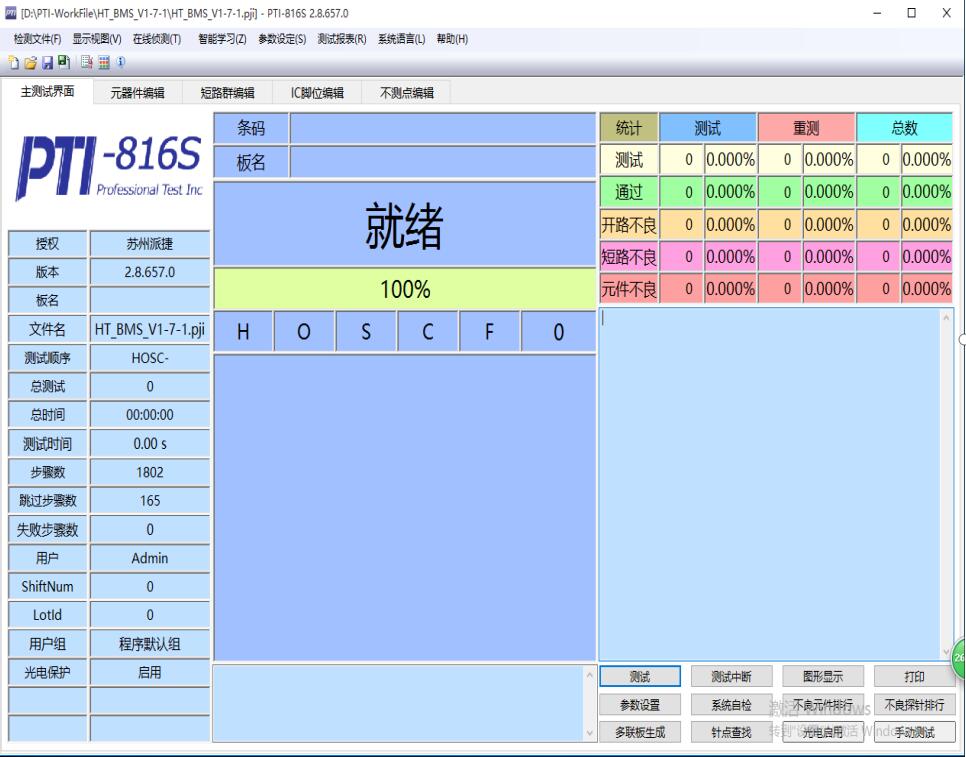

如上圖所示：

H：高壓偵測

O：開路測試

S：短路測試

C：元器件測試

圖中右下角的“光電啟用”表示是否打開光幕保護；“手動測試”表示可點擊切換“自動測試”
