PTI816電路板在線測試儀，量測電路板上所有零件，包括電阻、電容、電感、二極管、三極管、FET、SCR、LED、光耦、繼電器和IC等，檢測出電路板產品的各種缺陷，如：線路短路、開路、缺件、錯件、反向、元件不良或裝配不良等等。并明確指示缺點所在位置。 PTI816電路板在線測試儀擁有多項先進的硬件和軟件技術，率先在國內使用磁簧式繼電器（Reed Relay）,是當今測試覆蓋率高、測試穩定、使用方
全國服務熱線：0512-62650893
在線咨詢產品簡介：
PTI816電路板在線測試儀，量測電路板上所有零件，包括電阻、電容、電感、二極管、三極管、FET、SCR、LED、光耦、繼電器和IC等，檢測出電路板產品的各種缺陷，如：線路短路、開路、缺件、錯件、反向、元件不良或裝配不良等等。并明確指示缺點所在位置。
PTI816電路板在線測試儀擁有多項先進的硬件和軟件技術，率先在國內使用磁簧式繼電器（Reed Relay）,是當今測試覆蓋率高、測試穩定、使用方便、提供測試數據很全面的電路板在線測試儀。
功能及特色：
產品特點：
§ 硬件各功能板卡模塊化，豐富的信號源，確保機器的穩定性
§ 安全性設計：可 配備光電感應裝置，緊急按鈕等多重安全設計，保障操作人員安全。
§ 獨創放電功能，保證機器安全及測試穩定
§ 支持JTAG的IC燒錄及Boundary scan 技術，提高產品可測率。
§ 系統具有完善的自我診斷及、自我偵測功能及遠端遙控功能
軟件特點：
§ Windows視窗版操作環境、人性化界面設計、操作簡易。
§ 分頁式的軟件設計界面可快速切換操作界面。
§ 多用戶管理權限，滿足不同管理層要求。
§ 串并聯情況即時顯示功能
§ Board View功能可即時顯示不良元件針點位置，方便檢修
電腦主板 Board View全圖顯示
§ ATPD自動生成程序及除錯。
a. 電腦自動學習并自動產生，開/短路、Pin Information、IC保護二極體測試程式、IC_Scan測試程式及TJ測試程式。
b. 電腦自動隔離選擇功能，自動判斷信號源及信號流入方向，能自動完成90%以上的程式調試。
c. 自動學習雜散電容和接觸電阻。
§ 完整測試統計資料及報表產生，且自動儲存。
硬件特點：
模塊化硬件設計，使功能擴展更加方便。
每片板卡采用四層板且交直流獨立，抗干擾、信號處理效果佳；高精密工業元件，如poly電容誤差在 ± 1%,長時間使用不變質，溫度系數好。
A/D：16Bit,具備64K分解度
采用超高壽命的Reed Relay，作為開關系統的部件，使ICT擁有眾多優點，如下：
§ 隔離效果優異，小電容，大電阻量測準確且不受溫度影響
§ 接觸電阻小，小電感，小電阻量測精度高
§ 耐電流、電壓高，無須增加配件可測50V Zener Diode，擴展功能測試的可行性高
§ 漏電流方式測試電容極性比CMOS Relay的可測性以及穩定性高
先進技術

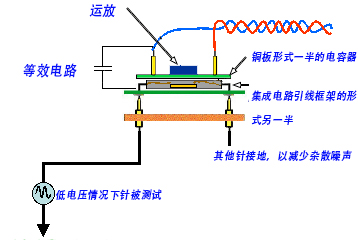

§ HP TestJet Technology，是通過量測傳感器與IC腳框之間的電場量來偵測IC接腳的空焊，靈敏的電容（10fF 級）感應可測試IC引腳、接插件漏焊開路、電容極性等，對BGA IC和SMD接插件效果尤為明顯。如圖
寬頻而準確的相位分離量測法

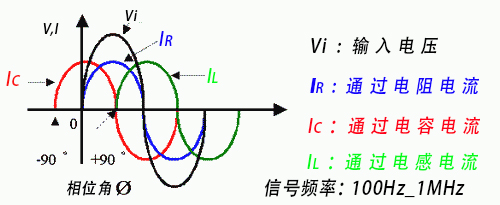

在RC或RL并聯電路中的R.L.C量測使用傳統的方法無法量測或偏值，特研發相位測量法，根據正弦波經過電阻，電容，電感的相位角不一樣。分別量出其元件值。

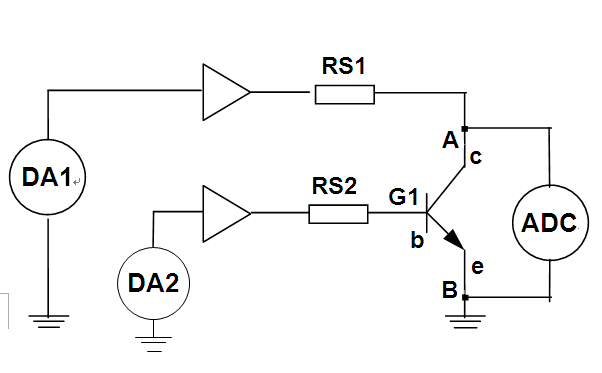

三端點、四端點量測
對于三端點的元件，如Transistor、Digital Transistor、FET、SCR等：四端點元件如Photo Coupler
繼電器功能等可測試出反插或元件損壞。
電解電容極性測試
§ 以三端量測法偵測鋁質電容極性反插?？蓽y率100%
§ 以測漏電流方式檢測電容極性反插，可測率極高。
IC Scan Technology
IC Scan是獨家發展出來的并聯IC腳空焊、冷焊的偵測法，可用來檢測并聯IC腳空焊的缺點。
§ 針盤無需要增加任何配件，不增加任何成本。
§ IC Pin冷焊，空焊等接不良的問題可以檢測
§ IC Bonding wire open或輸入極毀壞均可檢測
§ PLCC 、 BGA封裝IC的測試效果卓著
系統規格：
測試點數： 標準配備：320點 |
大型主機：可以擴充至4096點 |
測試項目： 最大測試步驟：30000setps |
測試時間：開路/短路測試：每1000點約≤1Sec(Typical DUT) |
元件測試： 每一元件約0.5mSec至30mSec(Typical DUT) |
測試范圍：電阻：直流定電流（CC）0.01Ω至40MΩ 電感：交流定電壓（CV/AC）1.0uH至60H 直流定電壓（CV） 10Ω至40MΩ 相位量測（Phase）1.0uH至60H 相位量測 10Ω至40MΩ 電容：交流定電壓（CV/AC）0.1pF至300uF 二極管/三極管：0.1V至10V 直流定電流（CC/DC）3uF至100，000uF Zener Diode:標準0.1V至50.0V 相位量測（Phase） 1pF至300uF |
隔離點:隔離點自動選擇，每測試步驟5點 |
測試值上下限設定范圍:上限：+1%至999% 下限：-1%至-999% |
可測試電路板尺寸:SizeA:380mm(W)×310mm(D)×100(H) SizeB:450mm(W)×330mm(D)×100(H) Sizec: 480mm(W)×330mm(D)×100(H) 選配：可依據客戶需求訂制 |
主控計算機: CPU Core 雙核，Intel芯片組 |
顯示器: 液晶顯示器 |
記憶設備: 500G以上硬盤一臺 |
軟件系統: WINXP、WIN7 多國語言使用界面 |
列印機: 標準配備76mm針式列印機 |
其他標配: 光電保護裝置 |
選項測試功能: Test Jet功能：可測試IC數量64顆（標配） |
氣壓裝置: 汽缸內徑100mm,行程160（200），最大下壓力：470kg/6Bar 汽缸內徑125mm,行程160（200），最大下壓力：735kg/6Bar |
工作氣壓: 4-6kg/cm2，耗氣量：4Liter/Cycle |
電源規格：AC100V-120V，200V-240V/50Hz-60Hz/350W |
尺寸重量：1100mm(長)x700mm(寬)x1600mm（高），約260kg |
使用環境：溫度：0℃至40℃濕度：20-80% |
選購（Option）: 1.SFIS（Shop-Floor Information System）現場管理軟件連線資訊系統 |
2.條碼管理與遠端遙控制 3.雙壓床系統 4.良品蓋章系統 |
產品型號：
PTI816電路板在線測試儀
超強的穩定性、超高的測試速度、超寬的量測信號源、卓越的安全性能、強大軟件數據管理/報表統計處理能力，將電路板在線測試系統帶入一個新的境界。
