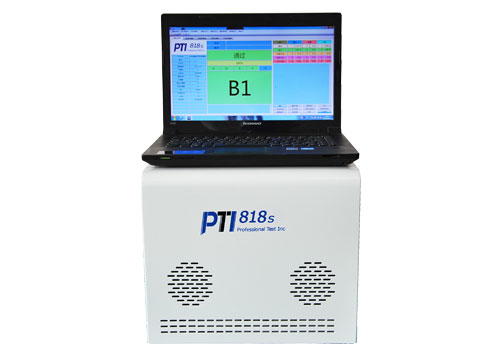

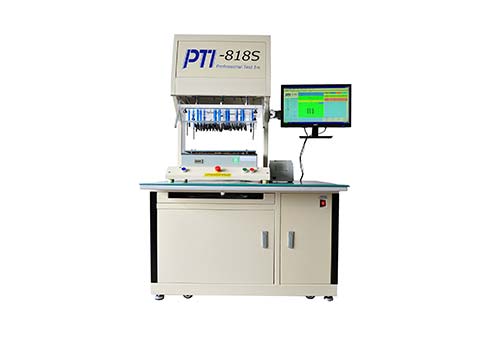

PTI-818S自動測試機

基本功能：

相位測量技術；光耦測量技術；電流測量技術；多端點元件測量技術；自動尋找等電位隔離點；高壓偵測高壓放電技術；電路中R,L,C元件值測量；16個輸入輸出GPIO端口；二極管測量（二極管、穩壓二極管）；晶體管測量技術（雙極性晶體管（BJT）、場效應晶體管（FET））；電容極性測量技術（漏電流極性測試法；TSET JET測量膽電容極性；TSET JET感應測量技術（連接器焊接情況的測量；SMT元件引腳開路測量。

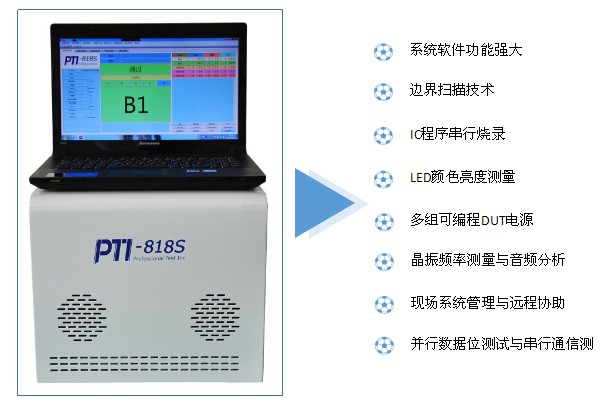

技術亮點：

模塊介紹

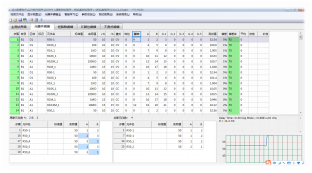

 系統軟件功能

·支持x p ,win7，win8，win10系統

·支持多種語言，自動識別屏幕分辨率

·豐富報表功能與多種板圖顯示界面。

·完善的功能自檢模塊，自動測試與強大的自動學習能力

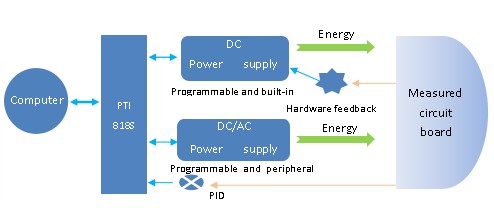

多組可編程DUT電源

可編程DUT電源，用于給產品供電，有定壓限流作用，恒流源，進行定流 限壓 ，保證測試產品安全。

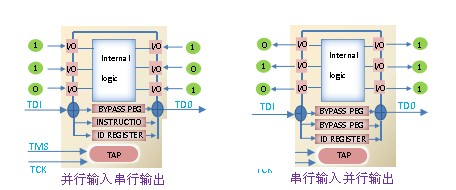

邊界掃描技術

高集成高密集的電路板,植針率低,采用邊界掃描技術,對Microprocessor、DSP、FPGA、ASIC和CPLD檢測，判斷IC性能與引腳焊接狀況。

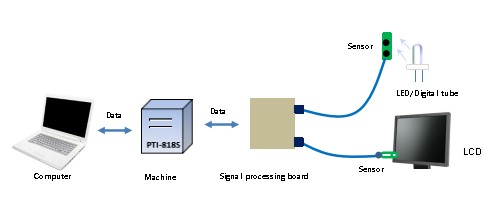

LED顏色亮度測量

測量系統能夠實現快速動測試LED的顏色和亮度，專為LED和液晶顯示器等設計的測試裝置。

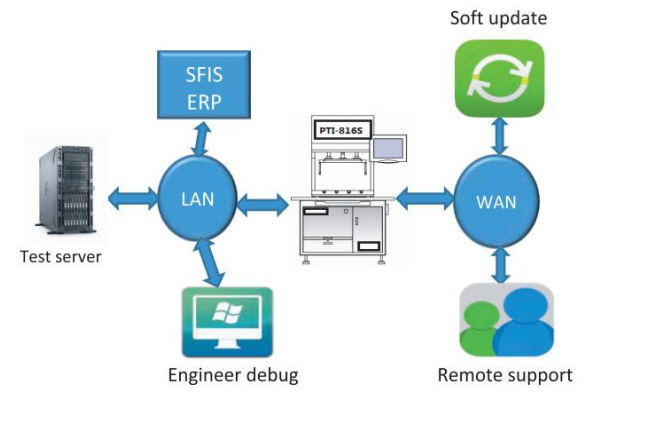

現場系統管理與遠程協助

測試數據存儲企業服務器；管理人員可以隨時,在線了解產生情況；產品進行能效分析,制成分析,提高品質；接外網時協助工程師設備維護,提高生產效率。

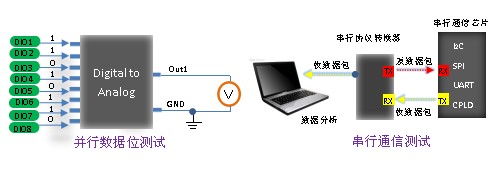

并行數據位測試與串行通信測試

并行數據位測試針對數模轉換IC(DDS,AD,DA),數據位正常與焊接情況，串行通信對整個通信電路的檢驗。

系統規格

………………………………………………………………………………………………………………………………………………………

測試點數:                     標準配備：256點,*大擴充點數:2048點

………………………………………………………………………………………………………………………………………………………

使用系統:                     XP/WIN7/WIN8/WIN10

………………………………………………………………………………………………………………………………………………………

電源規格：                    AC100V-120V ,200V-240V/50HZ-60HZ/350W (單相)

………………………………………………………………………………………………………………………………………………………

測試方式：                    手動壓床式，手動治具式，全自動式，

………………………………………………………………………………………………………………………………………………………

測試項目：                    *大測試步驟：100000setps

………………………………………………………………………………………………………………………………………………………

模擬硬件

可編程DC電壓源:                0---+/-10V              精度:10mV

可編程DC電流源:                *大100mA                精度:10uA-1mA

可編程AC電壓源:                10Hz---1MHz          精度:1Hz-10Hz

DC電壓量測:                       0---+/-100V            精度:3mV-50mV

DC電流量測:                      10uA---200mA         精度:1uA-1mA

……………………………………………………………………………………………………………………………………………………….

測試范圍

電阻：直流定電流（CC）                            電感：交流定電壓（A）

          直流定電壓（CV）   ( 0.05Ω至40MΩ)         相位測量（Phase）

          相位測量（Phase）                                    二極管/三極管測試：0至100V

電容：交流定電壓（A）     16組通用GPIO

          限壓定電流（DC）    (10PF至1F)

          相位測量（Phase）

………………………………………………………………………………………………………………………………………………………

選配硬件

開路檢測TESJET技術:    升級版可量測更小IC及連接器

頻率量測:                      *大200MHz 精度1Hz-50Hz

LED顏色及亮度量測模塊

雙段式壓床及INLINE式結構

………………………………………………………………………………………………………………………………………………………

DUT電源模塊

1組高壓直流電源:       100V/100mA     (恒流限壓)

1組高壓穩壓電源:       105---0v /1000mA

2組可編程電壓源:       1-20V, 0.5A-2A,10Watt,電流量測100uA-2A  (恒壓限流)

4組固定電源輸出:       +12V, -12v ,+5v, +24v /10mA-1000mA

支持外部可編程電源:     USB/GPIB/COM類外部可編程電源

………………………………………………………………………………………………………………………………………………………

串行測試模塊

2組串行測試通道,可達1M速率

串行通訊協議:           IIC,SPI,CAN,UART

邊界掃描功能:           JATG接口邊掃描及功能測試

16位數字IO:            Vih:0.8-4.6V;Voh:0.1-4.9V

………………………………………………………………………………………………………………………………………………………

派捷科技以上為宣傳規格,有升級及變更恕不另行通知.以詳細的規格參數為準
