產品簡介：

盡管人眼區分色彩的能力非常強，但不同的人在描述同一色彩時會有所不同，這意味著在要求精確的色彩檢測和管理的應用中，口頭描述是不夠的。更好的解決方案是使用精確的顏色檢測設備PTI800，LED發光二極管顏色檢測在汽車儀表面板、LCD顯示器的照明和色彩管理、還包括消費電子、便攜式醫療設備、實驗室設備、工業設備，應用越來越廣泛。如汽車儀表面板上轉向燈及剎車燈…….顏色各異,不同顏色代表各自含義，那么為生產制程提出了更高的要求.在此情況下LED顏色測試\LED亮度測試變得尤為重要。

功能及特色：

產品特色：

§ LED顏色及亮度檢測

§ 計算機控制，方便測試資料編寫及保存、分析

§ 可采用光纖束，同時可測試N組發光二極管顏色，節約開發成本

§ 可每顆LED 獨立采用LED Sensors，無最大Channel限制

§ 客制LED顏色測試解決方案

§ 采用WINDOWS操作系統，人機界面

應用：

§ LED發光二極管在線功能測試（On PCBA）

§ LED 發光二極管后段生產出廠測試

§ LCD 背光亮度測試

§ 娛樂消費電子、設備面板測試

§ 汽車儀表面板測試

產品描述：

在進入電子設備怎樣傳感色彩的理論之前，有必要了解人類是怎樣感知色彩的。色彩是光源、物體和觀察者之間交互的結果。在反射的光中，落在一個物體上的光會被反射或吸收，具體取決于表面特點，如反射系數和透射情況。例如，紅紙會吸收光譜中大多數帶綠色的部分和帶藍色的部分，同時反射光譜中帶紅色的部分，因此對觀察者會表現為紅色。在自己發光的物體中，其原理相同：光會到達人眼，然后由眼睛的接受器進行處理，由神經系統和大腦進行解釋。

采用光到模擬電壓轉換的色彩傳感模塊

人類視覺系統可以檢測到從大約400nm(紫色)到大約700nm(紅色)的電磁光譜，可以適應變化廣泛的照明度和大量的色彩飽和度(純粹的顏色在白色中所占的比例)。雖然桿狀細胞是能夠在廣泛的照明度上工作、并對變化提供快速響應的光傳感器元件，但這些桿狀細胞卻無法檢測色彩。稱為錐狀細胞的光傳感器元件提供高分辨率的色彩圖像。共有三個錐狀細胞，在不同波長上實現峰值靈敏度，其分別是紅色(580nm)、綠色(540nm)和藍色(450nm)?？梢暪庾V內任何波長的光都將會在不同程度上刺激這三類錐狀細胞中的一個或多個單元，我們感覺到的色彩則是我們的視覺神經和大腦處理的信息。

很明顯，擁有正常色彩視覺的人在看到波長組合相同的光時，基本上會感覺到相同的色彩。科學試驗表明，人類可以區分非常細微的色彩差異，估計最高可以達到1000萬種，問題是我們沒有足夠的詞來描述所有這些有著細微差異的色彩。

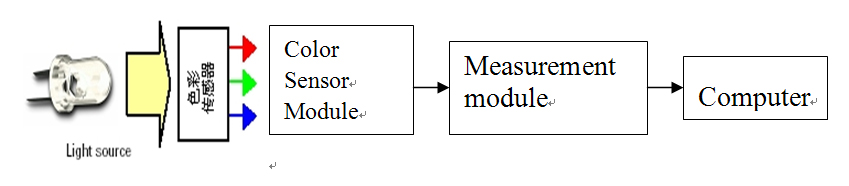

測量?jī)x器采用色度分析方法，使用具有三個濾波器的傳感器測量來自物體的光（如圖）。正常情況下，傳感器廓線經過優化，因此與人眼響應非常相似。輸出采用CIE三重刺激值表示：Vr,Vg,Vb。與已知標準顏色作比，得出未知LED 發光二極管顏色是否有誤。

產品型號：

PTI800 LED顏色檢測儀

LED 顏色/亮度檢測是電子、通訊、工業生產檢測領域中不可或缺的檢測幫手。
