你需要了解的ICT測試三極管的誤區

一.為了清楚的了解ICT針對三極管的增益測試,首先介紹三極管的β和h(FE)的區別,如下:

β和h(FE)是有區別的，但在很多人使用晶體管時都將這兩個概念混為一談。

β是指晶體管的交流電流放大系數，表示晶體管對交流變化信號的電流放大能力。β等于變化的集電極電流△Ic與變化的基極電流A幾的比值，即。例如某晶體管基極電流從0.010mA變化到0.028mA時，幾由0.990mA變化到1.972mA。該晶體管的β值就應如下式計算

　　hFE是指晶體管的直流放大系數，也可以用β來表示。hFE是指在靜態(無變化信號輸入)情況下，晶體管Ic與Ib的比值，即。

例如當Ib為O.028mA時，Ic為1.972mA，那么hFE=1.972+0.028≈71。β值與hFE兩者關系密切，一般情況下較為接近，也可相等，但兩者從含義上來講是有明顯區別的，而且在不少場合β并不等同hFE，甚至相差很大，所以不應將它們混淆。一般來說晶體管的β和hFE主要決定晶體管的結構和制造工藝，但也受工作電流的影響，若工作電流變得過小和過大，則β值和hEF將明顯變小。

那么ICT是否能測試三極管的β值呢?

  1 , ICT測試常常會有行業從業人員稱之為靜態測試,不隨時間變化而變化的量為靜態量.為了有效的與元件參考值作比,那么測試值一定是一固定量.

  2 ,有人會說那么電容測試是AC信號,其實電容測試時,系統是給出AC小信號,但在電路中通模擬運放進行數學運算,給AD的量還是固定量.

 3 ,那么ICT測試三極管為什么不能測試β值,首先ICT作為在線測試,三極管已經裝貼在電路板上. 在基極提供很小微安級的AC電流,測試CE級電流變化量.

4 ,電路設計中,為穩定電路,以NPN為例常常會在三極管的基極與發射極間放置電阻, 那么在基極激勵的微安級小信號,會被此電阻吸收大部分,那么在CE的電流變化量與給基極激勵的小電流不能直接進行比例計算.

直流增益才是正道.

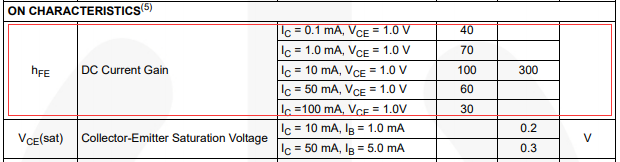

   為什么測試三極管直流增益,請看下圖:

這是截取一款三極管的DATASHEET的部分,可以看到它的直流電流增益的模型測試的相關參數.

圖中可以看出,當滿足了IC電流值后,再檢測試IB的電流,從而算出直流增益.

如上圖所示,直流增益范圍.一般在設定測試的上/下限時,范圍需要放寬,否則會報錯.

同時,即便在三極管的基極與發射極之間在電路中有已知電阻,也可通過軟件算計出實際流經基極的真實電流,從而得出hEF.

注意:若有人告訴您,他/她的設備可以測試三極管β值,那么要小心啦!
