電路板測試之邊界掃描技術(Boundary Scan)

可測性設計

? 由于線路越來越復雜，大型的IC要做全功能測試的可能性越來越低（因全功能檢查時間太長）

? 在生產的角度來看：關心工藝制程問題要比工程問題本身更為重要

? 產品有不良（錯誤）或不乎指標，工程修改

? IC的開短路，IC的質量，是生產最關心的問題。

? 在測試IC腳之間的短路，只需要在IC每一跟腳下一根針便能檢測IC的浮接只通過保護二極管，eScan,TestJet等方法去解決此等測試為非帶電測試，穩定性，及可測范圍都受到一定影響

? 為有一些IC另外的解決方案Nand Tree與Bounday Scan

? 加快測試解決方案客制化的進程

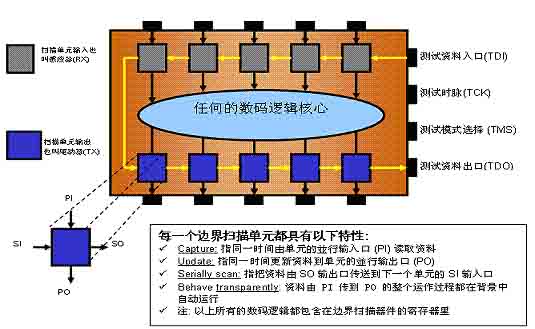

邊界掃描結構

基本信號:TDI, TDO ,TMS ,TCK ,TRST*

JTAG 能測什么?

Infrastructure Tests

? 掃描鏈連接測試

? TAP 控制器測試

? 漏件

? 錯件

Interconnection Tests

? Stuck 0/1

? 開短路

? 連接器

Clustering

? 功能測試

? 記憶體測試

Functional Tests

? 同步羅揖

? 非同步羅揖

邊界掃描測試目標

? BS 元件與BS元件之間試其相連的元件之生

產工藝缺陷

? 靜電做成的損害

? 機械故障(腳變形,錯件, …)

? 熱故障(空焊, 連焊..)

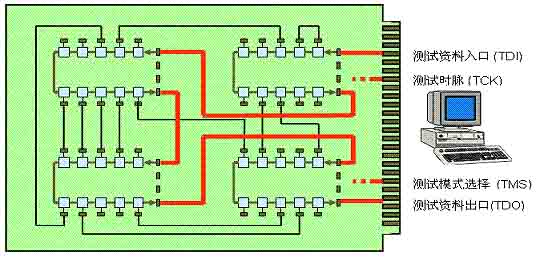

JTAG 完整結構
